En bra layout för patchskåpet är viktig för ditt nätverk. Men hur säkerställer du att det är både funktionellt och organiserat? I den här guiden får du lära dig vad du ska se upp med och praktiska tips som du kan tillämpa direkt.
Vad är ett 19-tums patchskåp eller serverskåp?

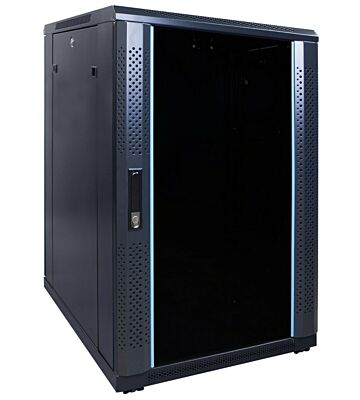

19-tums serverskåp och patchskåp är standardiserade kapslingar för nätverksutrustning och servrar. Namnet "19 tum" hänvisar till det exakta avståndet på 48,26 cm mellan de vertikala monteringsprofilerna. Denna standardiserade dimension säkerställer att all nätverksutrustning som switchar, routrar, servrar och tillbehör passar exakt inuti skåpet.
Fördelar med ett väldesignat 19-tumsskåp:
- Central hantering av all nätverksutrustning
- Bättre kylning och ventilation
- Ökad säkerhet för värdefulla enheter
- Enklare underhåll och felsökning
- Professionellt utseende
De fyra grundläggande elementen i en patch-skåpslayout
1. Patchpaneler för strukturerad kabeldragning
19-tums patchpaneler skapar en organiserad nätverksstruktur. De är centrala anslutningspunkter där all nätverkskabling sammanfaller. Genom att numrera varje port och länka den till en specifik plats i din byggnad skapar du omedelbar tydlighet. Vilken typ av patchpanel passar din situation?

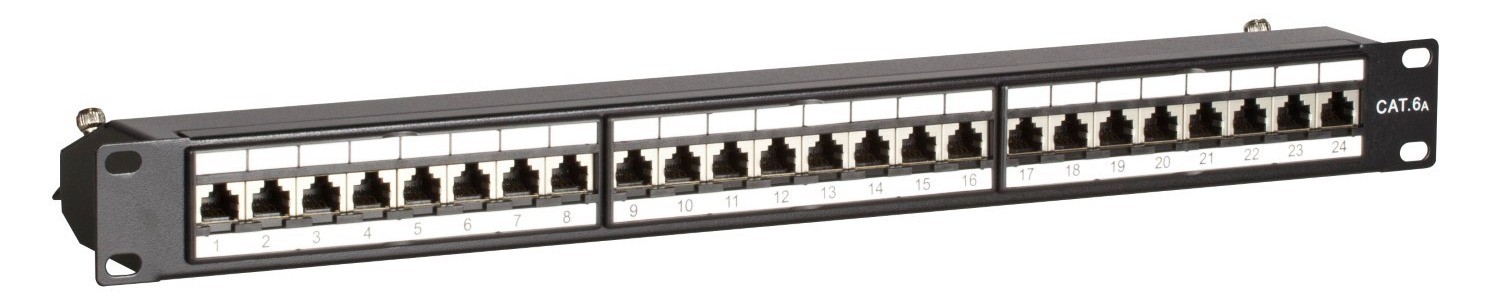

- Standard patchpaneler: Dessa paneler har fasta RJ45-portar på framsidan. Du ansluter kablar på baksidan med ett LSA-verktyg, medan du på framsidan ansluter patchkablar till din nätverksutrustning. Detta är perfekt för standardkonfigurationer där du vet exakt vilka anslutningar du behöver i förväg.

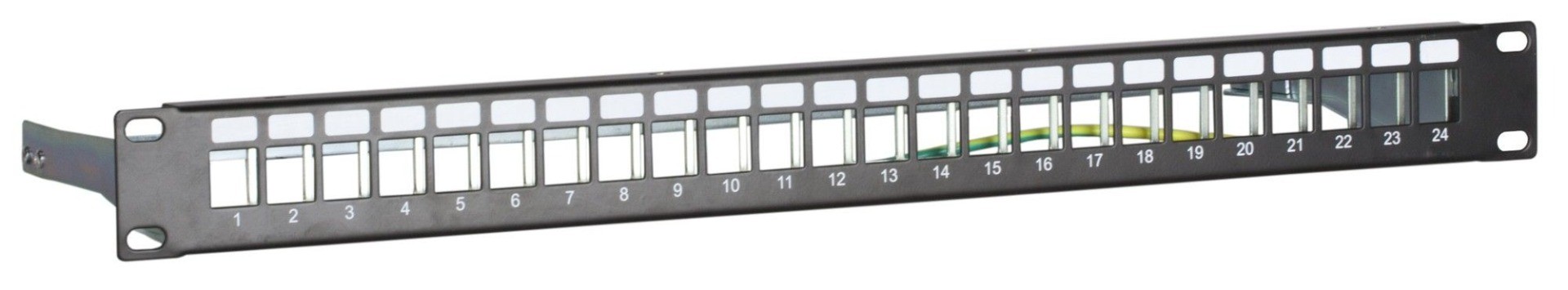

- Keystone-patchpaneler: För maximal flexibilitet, välj en Keystone-patchpanel. Dessa paneler har ännu inga portar. Du bestämmer vilka Keystone-portar som ska installeras i patchpanelen. Du kan välja mellan skärmade (STP) och oskärmade (UTP) Keystone-portar, CAT5e, CAT6 eller CAT6a.
Proffstips: Installera alltid dina patchpaneler högst upp på skåpet för optimal kabelhantering.
2. Kabelhantering för underhållsfria patchskåp
Ett serverskåp utan ordentlig kabelhantering blir snabbt rörigt. Professionell kabelhantering säkerställer inte bara ett snyggt utseende utan förbättrar även luftflödet, effektiviserar underhållet och förlänger livslängden på dina kablar. Välj bland dessa kabelhanteringslösningar:

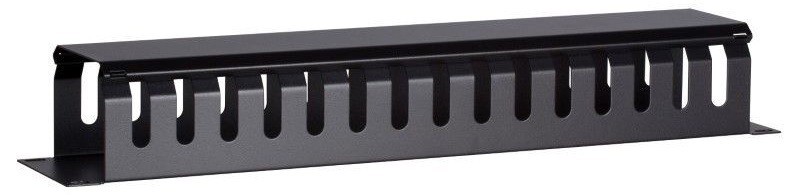

- Horisontella kabelstegar: perfekta för att dra patchkablar mellan patchpaneler och switchar
- Vertikala kabelrännor: perfekt för att strukturera kablar som löper genom skåpet

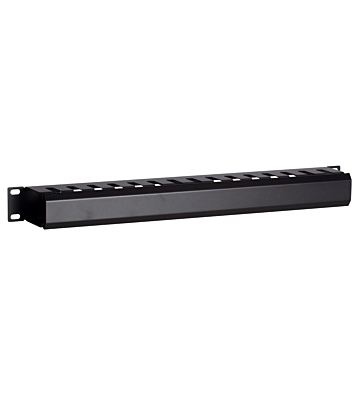

- Kabelhållare : säkerställer organiserade buntar utan att skada kablarna
- Kardborreband: mer hållbara än traditionella buntband eftersom de är återanvändbara och fördelar trycket på kabeln bättre.
Proffstips: Gruppera patchkablar efter funktion eller avdelning och använd olika färger för enkel identifiering. Använd korta patchkablar (25–50 cm) mellan enheter som sitter nära varandra. Detta ger ett ännu snyggare resultat.
3. Hyllor för flexibel förvaring av olika enheter
Alla nätverksenheter är inte 19 tum. Du behöver hyllor för dessa enheter. Välj mellan olika typer:
- fasta hyllor : dessa är monterade på sidan mellan de vertikala stolparna. Som ett resultat har dessa hyllor maximal lastkapacitet. Fasta hyllor är idealiska för tyngre utrustning.
- utdragbara hyllor : perfekt för utrustning som du behöver regelbunden åtkomst till. Tänk till exempel på servrar. Med en lastkapacitet på upp till 18 kg gör dessa hyllor underhållet mycket enklare.

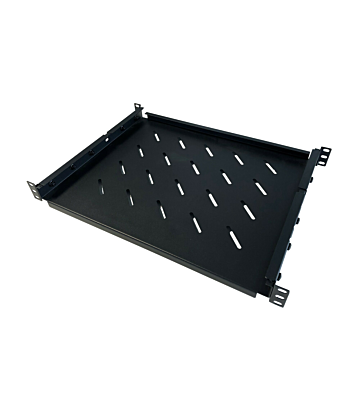

- universalhyllor hyllor: dessa hyllor har utdragbara monteringspunkter. Detta gör att du kan anpassa dem till djupet på ditt patchskåp. Eftersom universalhyllorna har 4 monteringspunkter erbjuder de hög lastkapacitet.
Proffstips: Förvara viktiga manualer och känslig dokumentation i låsbara lådor.
4. Blind- och täckpaneler för förbättrat utseende och temperaturkontroll
Du stänger tomrummen i din server eller ditt patchskåp med tomma paneler . Detta är inte bara en fråga om estetik, utan spelar också en viktig roll i temperaturkontrollen. De förhindrar att varm luft flödar tillbaka till kallare zoner. Detta förbättrar avsevärt effektiviteten hos dina fläktar och kylsystem. Välj rätt typ av panel:
- Massiva blindpaneler: perfekt för maximal luftflödeskontroll i kylda serverrum
- Perforerade blindpaneler: det bästa valet om du har utrustning som producerar mycket värme och kräver extra ventilation.
Proffstips: Montera perforerade täckpaneler ovanför värmealstrande apparater för optimal kylning. Tillgängliga höjder varierar från 0,5U till 6U, så att du kan fylla vilket utrymme som helst.
Bygg ditt eget patchskåp: Steg för steg till ditt eget nätverksskåp
Funderar du på att bygga ett patchskåp själv? Med rätt kunskap och delar är detta absolut möjligt. Börja med att välja en lämplig 19-tumslösning. Öppna reläställ är ett utmärkt alternativ för detta. Dessa 19-tumsramar är på hjul och kan enkelt placeras i ett befintligt skåp eller rum.
När du bygger ett patchskåp själv, var särskilt noga med att säkerställa tillräckligt med utrymme för framtida utbyggnader. Planera för minst 30 % extra kapacitet. För ett gör-det-själv-patchskåp, överväg även ett bra ventilationssystem. En fördel med ett öppet rack är åtkomsten till alla komponenter från alla sidor. Detta gör installation och underhåll enklare.
Checklista för optimal layout av patchskåp
✓ patchpaneler - organiserad nätverkskabling med en tydlig etikettstruktur
✓ kabelhantering - strukturerade och buntade kablar för enkelt underhåll
✓ hyllor - strategiskt placerad för utrustning utan 19-tumsformat
✓ tomma paneler - professionell finish med optimal luftcirkulation
Populära produkter för att inreda ett patchskåp
Ett välkonfigurerat 19-tums patchskåp eller serverskåp sparar inte bara tid på underhåll utan förlänger även livslängden på värdefull nätverksutrustning. Följ dessa riktlinjer och förvandla ditt nätverk till en strömlinjeformad, professionell IT-infrastruktur.
