I den här artikeln förklarar vi stegen för hur man monterar en verktygslös RJ45-kontakt på en internetkabel. Till skillnad från en vanlig RJ45-kontakt behövs inget krympverktyg för att krympa en verktygslös RJ45-kontakt på kabeln.
Du kan läsa hur man avslutar en standardkontakt på en internetkabel i vår blogg Hur gör jag en UTP-kabel?
Vad behöver du?
- En Cat5e-kabel på rulle eller Cat6-kabel på rulle
- En Cat5e UTP verktygslös RJ45-kontakt eller Cat6 UTP verktygslös RJ45-kontakt

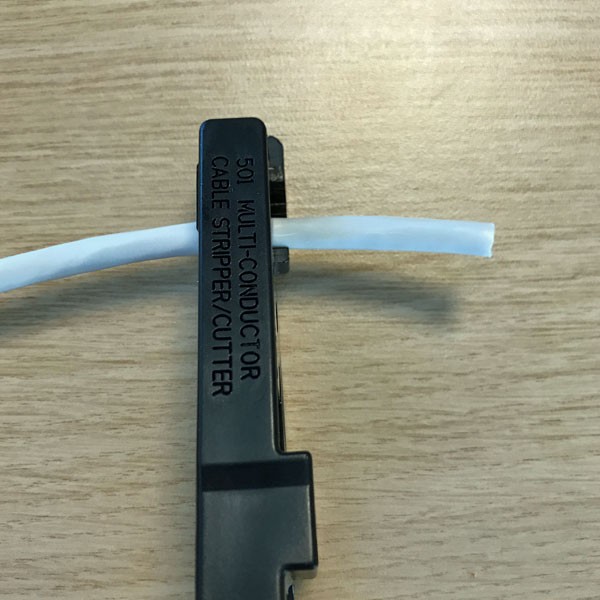

Steg 1 – Avisolera kabeln så att trådparen är synliga
Du kan använda en kabelskalare för att skära bort kabelmanteln.
 |  |

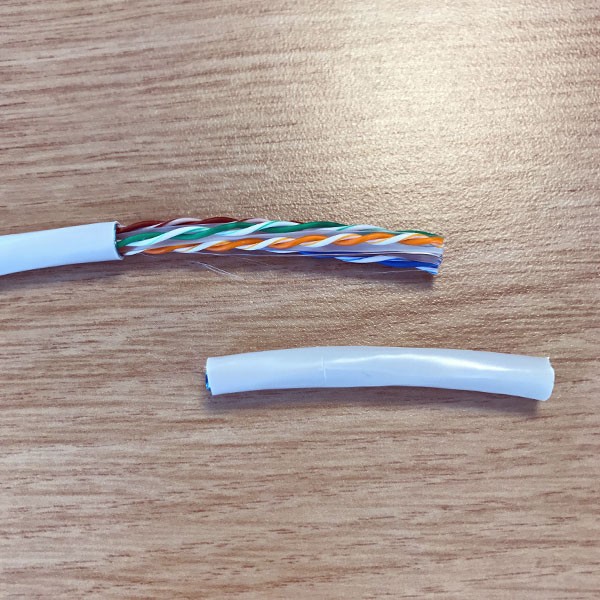

Här kan du tydligt se fyra par trådar:
1: Vit-Blå & Blå
2: Vit-Orange & Orange
3: Vit-Grön & Grön
4: Vitbrun och brun

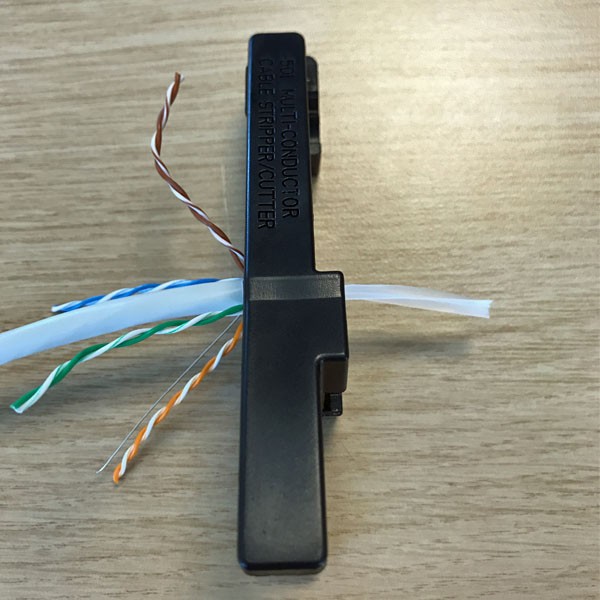

Steg 2 – Ta bort det "vita korset" från kabeln
Vik ned trådparen för att skära av det "vita korset" i mitten av kabeln med hjälp av kabelskalaren.
 |

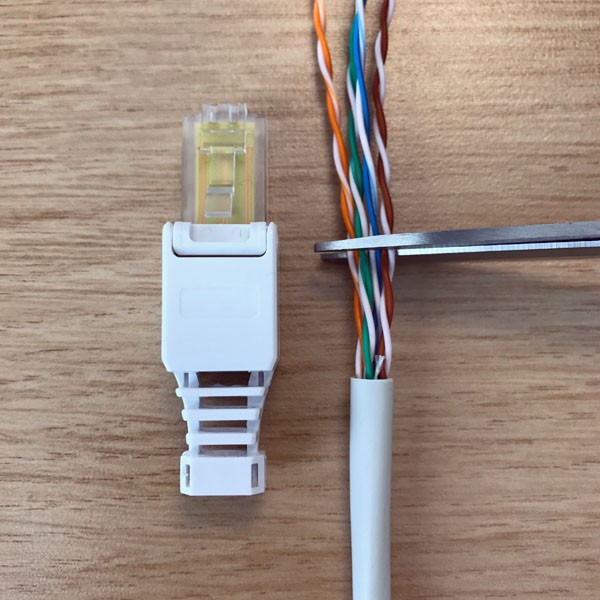

Steg 3 – Kapa trådparen rakt och i rätt storlek
 |
Steg 4 – Ordna venerna i rätt färgordning enligt B-standarden
 | Översta raden B-standard 1: Vit-Orange 2: Orange 3: Vit-Grön 4: Grön Nedersta raden B-standard 5: Blå 6: Vit-Blå 7: Brun 8: Vitbrun |

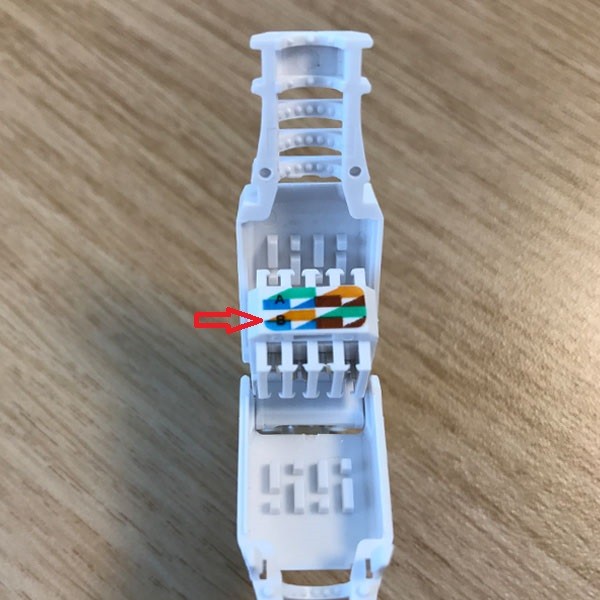

Steg 5 – Skjut in trådparen i den verktygslösa kontakten

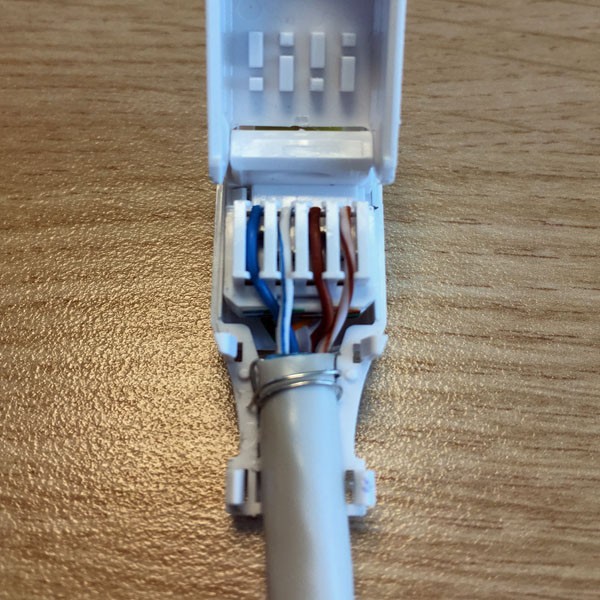

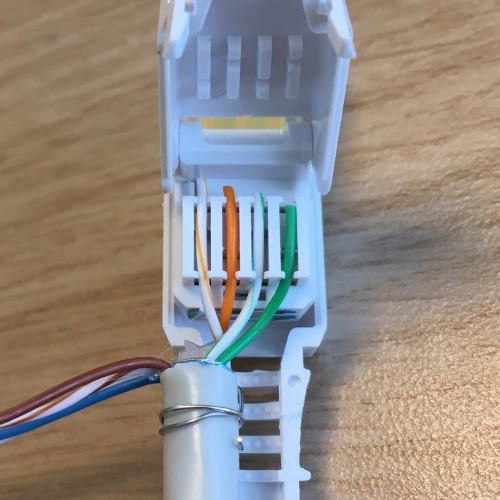

Följ färgsekvensen enligt B-standarden. I den vänstra bilden ser du den övre färgsekvensen för trådarna enligt beskrivningen i steg 4, och i den högra bilden, efter att du har vänt på kontakten, den nedre färgsekvensen för trådarna enligt beskrivningen i steg 4.
 |  |

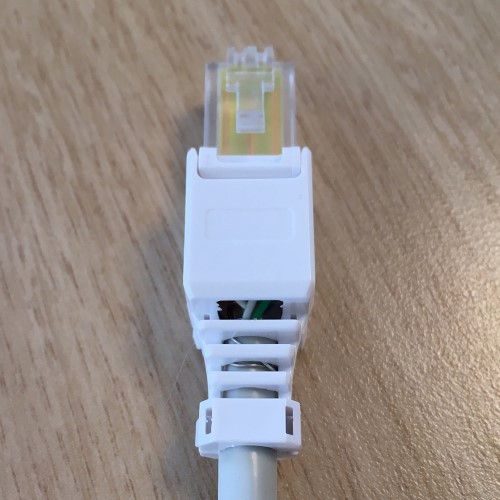

Steg 6 – Tryck fast den verktygslösa kontakten
 |
