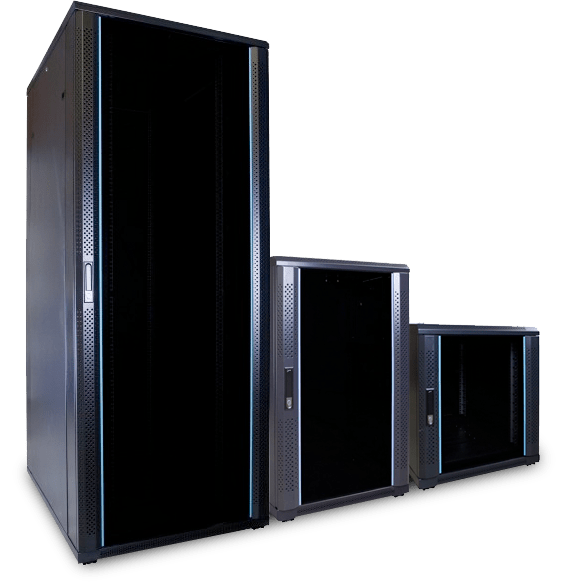

Vilket djup behöver du egentligen på patchskåpet? Den erforderliga storleken på patchskåpet eller serverskåpet beror på de nätverksenheter du vill placera inuti. I vår butik är de angivna måtten skåpens yttermått. I den här artikeln visar vi med hjälp av ritningar hur mycket innerutrymme du har.
Olika yttermått
Väggskåp och serverskåp finns i olika storlekar. Ett väggskåp har ett djup på 450 eller 600 mm. Ett fristående serverskåp är 600, 800, 1000 eller 1200 mm djupt.
Vilket djup behöver du på patchskåpet?
För att bestämma skåpdjupet du behöver, mät först djupet på den djupaste nätverksenheten som ska placeras i serverskåpet. Lägg till cirka 5 till 10 centimeter till detta djup. Du behöver reservera detta extra utrymme för kablar och luftcirkulation. När du har gjort denna beräkning vet du vilket skåpdjup du behöver.
Inuti ett vägg- eller serverskåp finns fyra vertikala reglar, en i varje hörn av skåpet. Du fäster nätverksenheter på dessa. Monteringsreglarna är justerbara i djup. Detta är användbart om du till exempel vill montera en tung enhet inte bara framtill utan även baktill. Du kan också justera avståndet så att det matchar din servers teleskopskenor. Genom att placera de vertikala reglarna nära varandra eller längre ifrån varandra får du exakt rätt avstånd.
Standard 19 tum bred
Monteringsramen för server- och väggskåp är standard 19 tum, eller 48,26 cm. Och eftersom 19 tum är en standardbredd för nätverksutrustning, kommer dina 19-tumsenheter alltid att passa perfekt i ett 19-tums serverskåp.

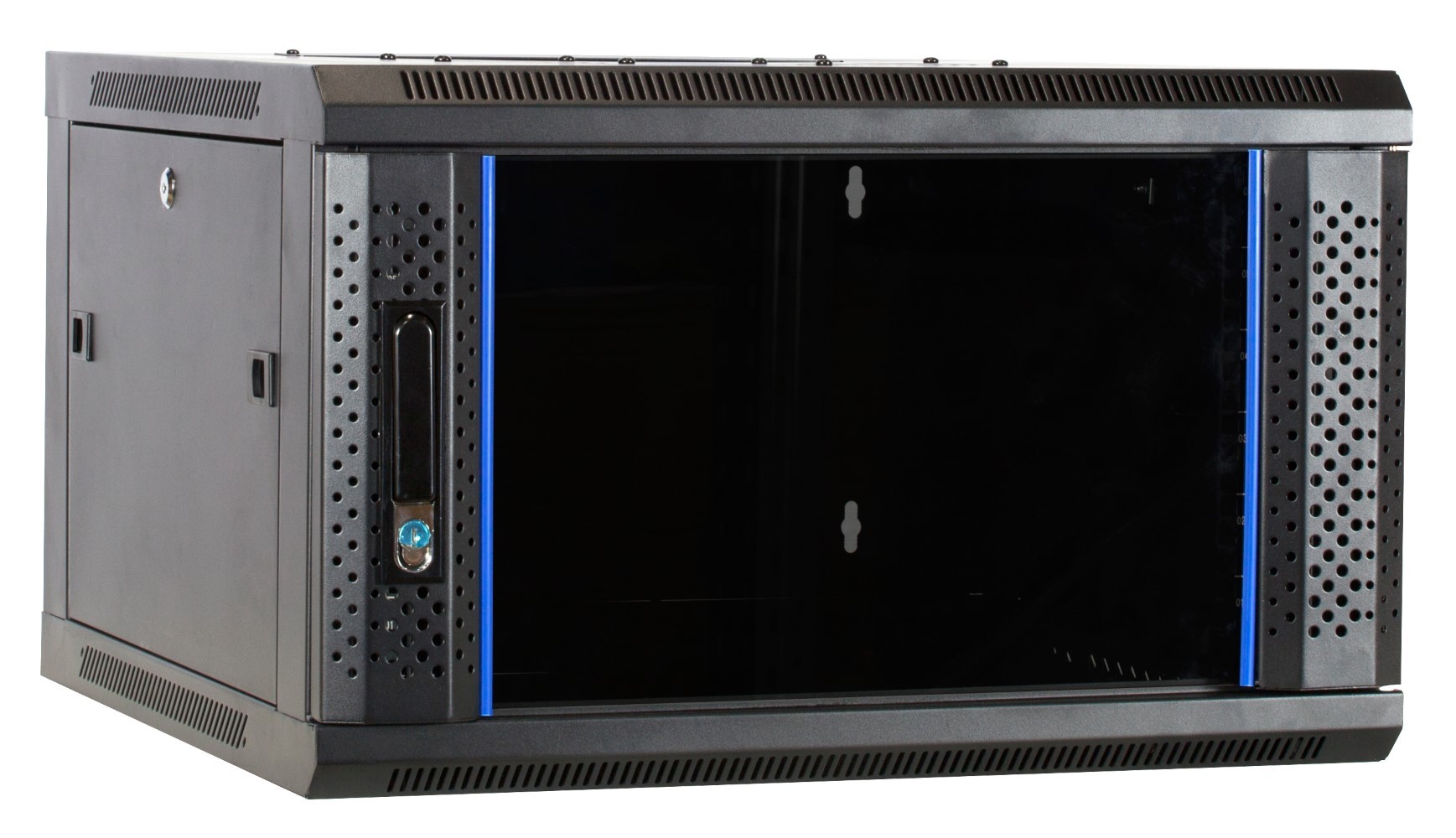

Väggskåp

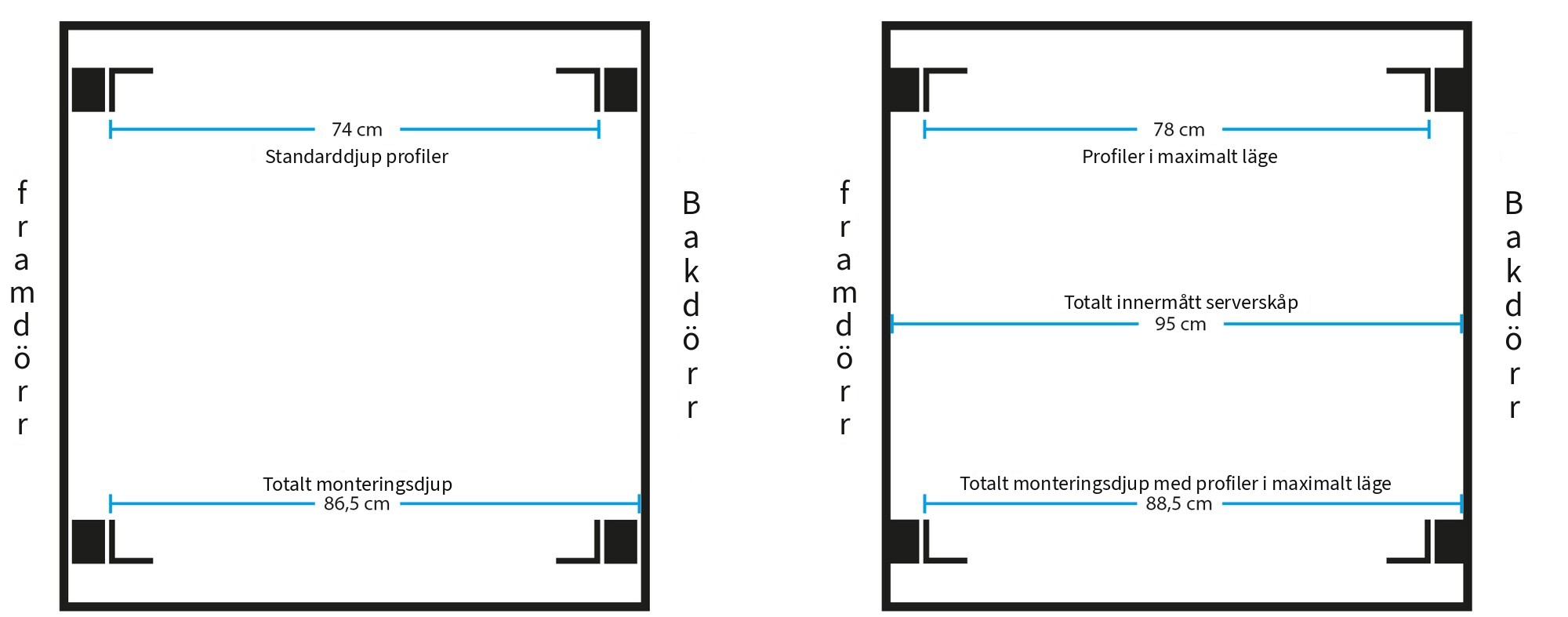

I illustrationerna nedan anger vi maximalt installationsdjup per skåp. Ritningarna till vänster visar monteringssidorna med standardavstånd. Ritningen till höger visar maximalt avstånd mellan sidorna och de totala innermåtten. Klicka på knappen under ritningen för att se motsvarande väggskåp i vår butik.

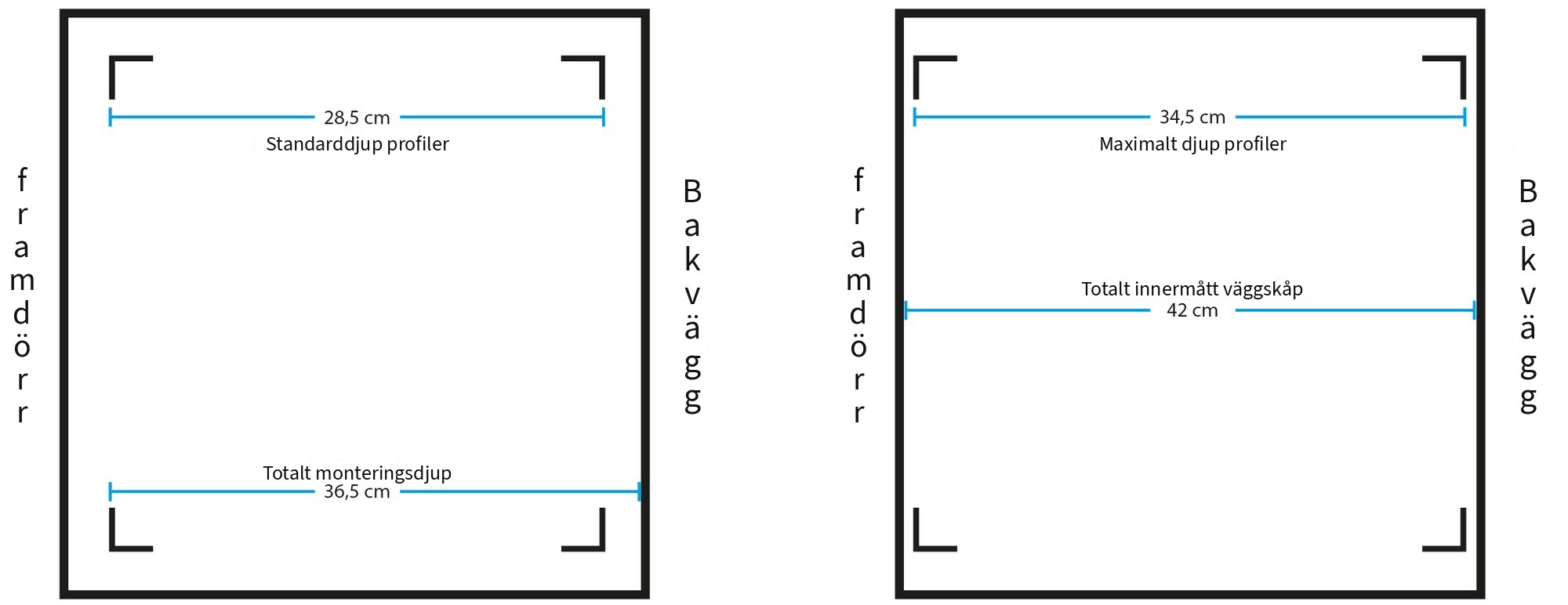

Väggskåp 450 mm djupt:
 |

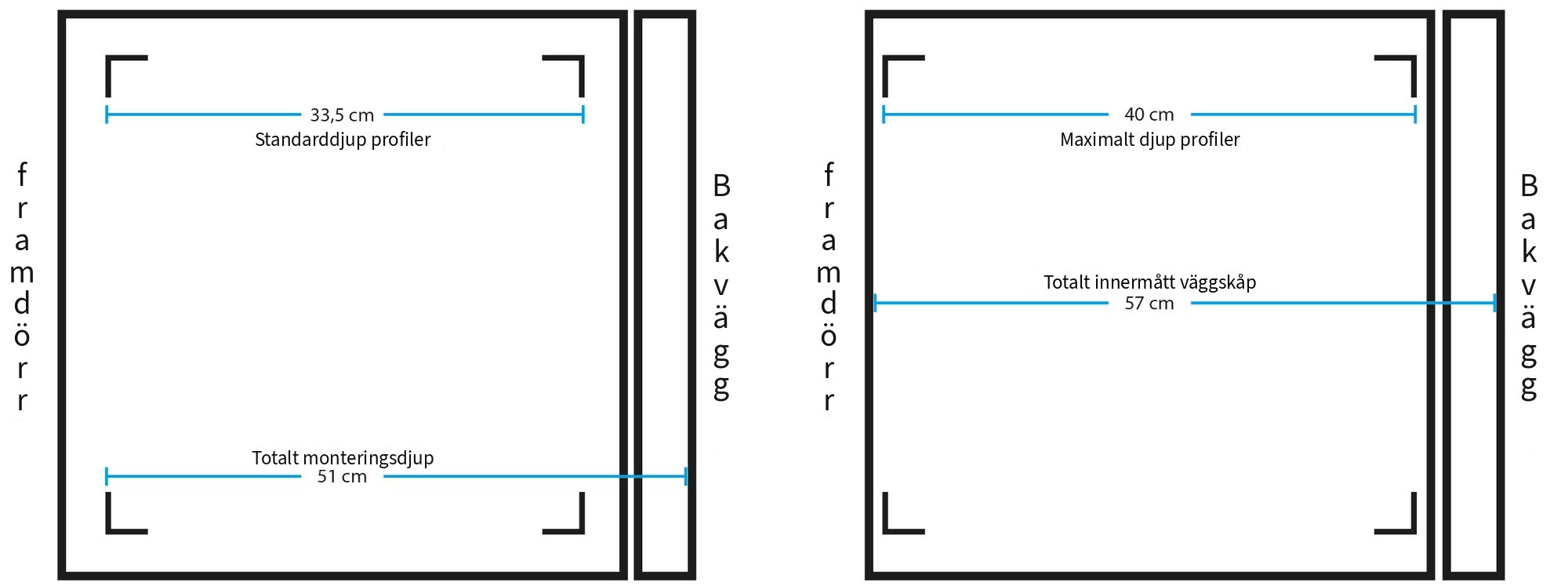

Väggskåp 600 mm djupt, svängbart:
 |

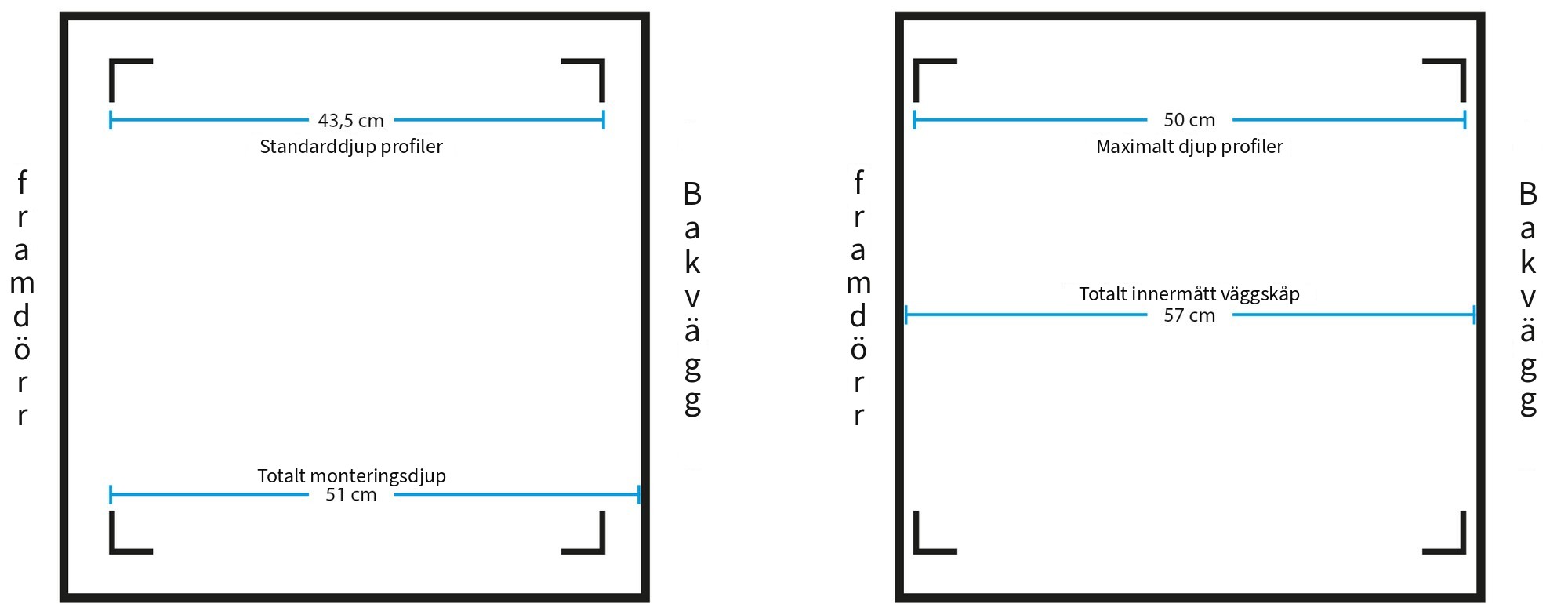

Väggskåp 600 mm djupt, fullt installationsdjup:
 |
Grunt patch-skåp
Är ett väggskåp med ett djup på 450 eller 600 mm för stort? Och behöver du ett platt och grunt skåp? Välj då en flatbox. Eftersom nätverksenheterna är monterade i detta 19-tumsskåp är det ett grunt patchskåp som – beroende på version – bara står 14 till 25 cm från väggen. Det motsvarar 3U till 8U. Installationsdjupet för en flatbox med 5U, 6U och 8U är 570 mm.
Stående serverskåp

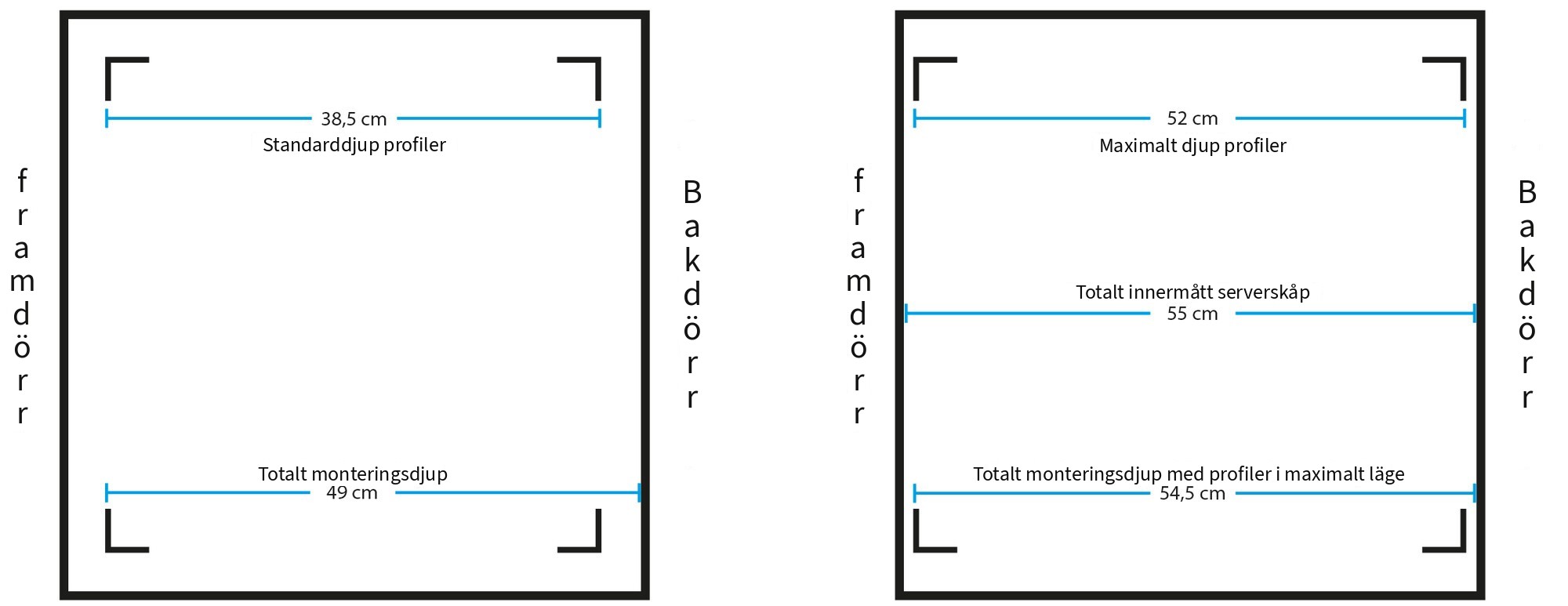

Stående serverskåp 600 mm brett, 600 mm djupt:
 |

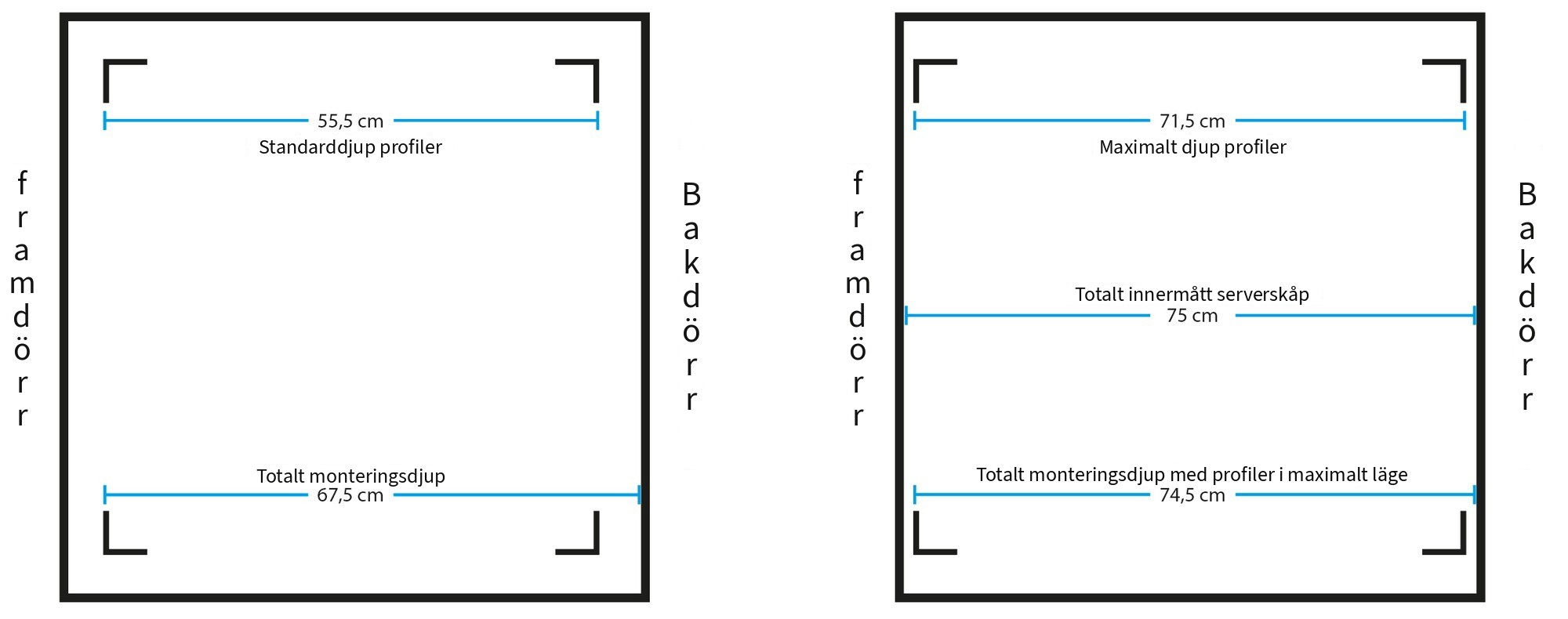

Stående serverskåp 600 mm brett, 800 mm djupt:
 |

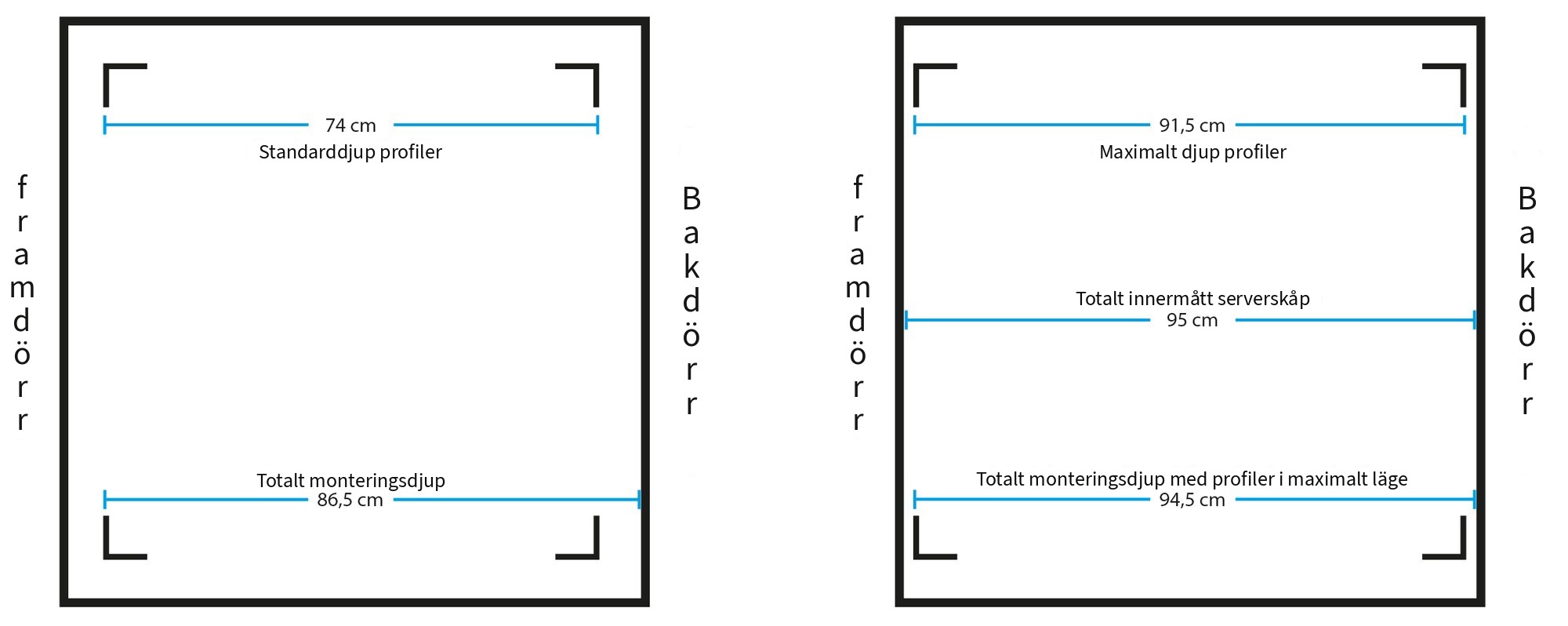

Stående serverskåp 600 mm brett, 1000 mm djupt:
 |

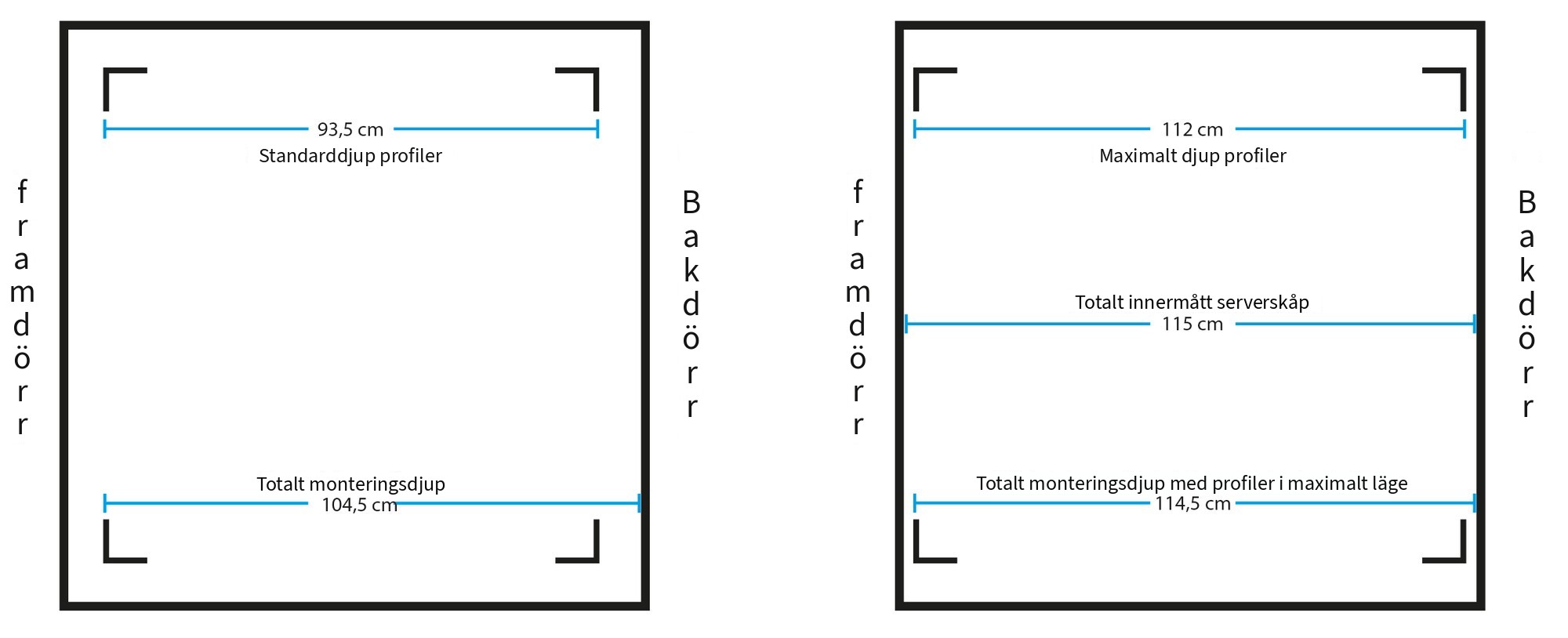

Stående serverskåp 600 mm brett, 1200 mm djupt:
 |

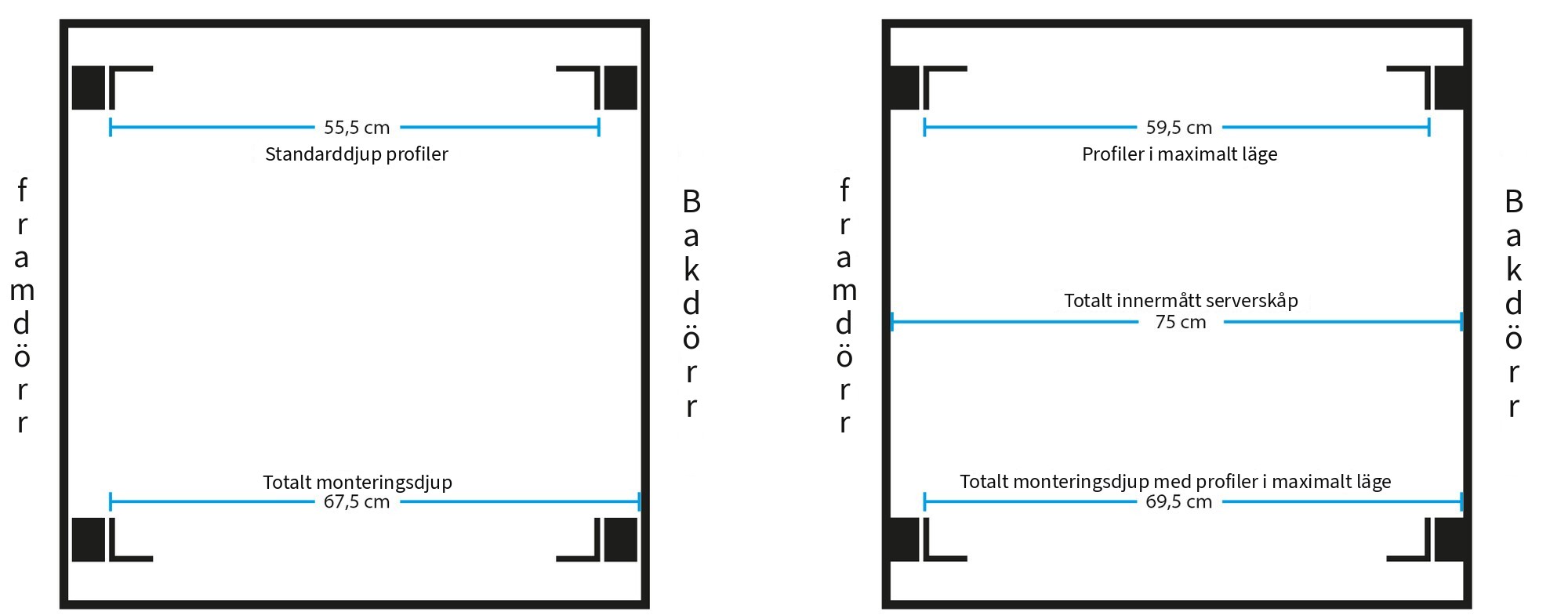

Stående serverskåp 800 mm brett, 800 mm djupt:
 |
Stående serverskåp 800 mm brett, 1000 mm djupt:
 |
Stående serverskåp 800 mm brett, 1200 mm djupt:
|
