Du har köpt ett patchskåp och längtar efter att installera det. Äntligen är ditt nätverk i ordning! Du beställde hyllor för mindre enheter. Men hur fäster du hyllorna på 19-tumsprofilerna? Det är väldigt enkelt. Vi visar dig steg för steg.
Vad behöver du?
- Phillips-skruvmejsel
- Valfritt verktyg för burmuttern och verktyg för korgmuttrar

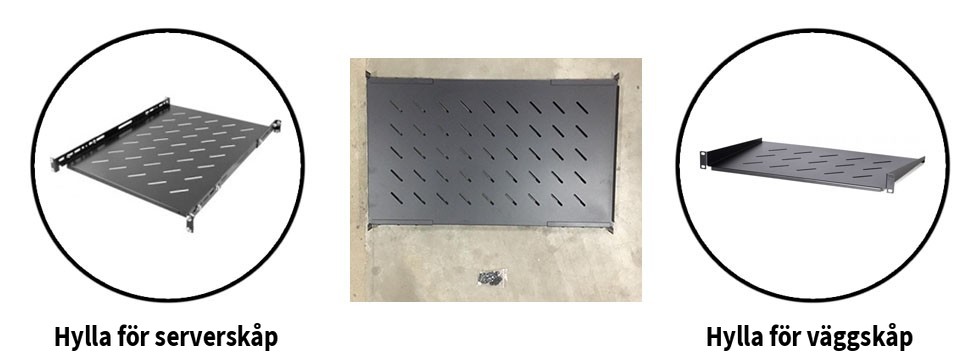

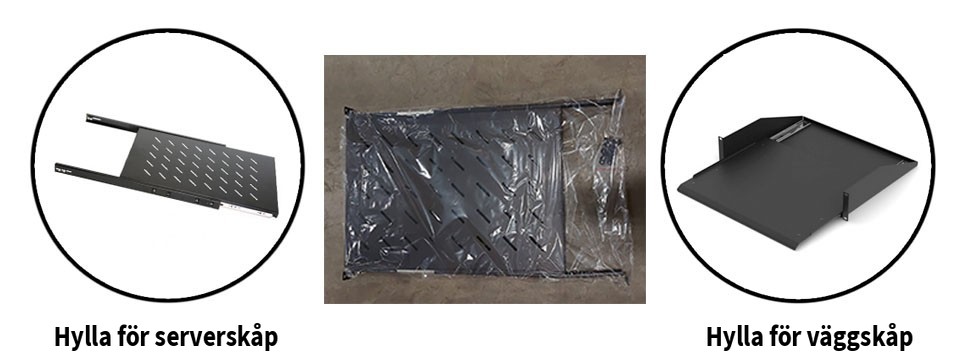

Vi erbjuder tre typer av hyllor: fasta hyllor, utdragbara hyllor och universalhyllor. För varje typ visar vi dig hur du installerar dem i ditt serverskåp med bara några enkla steg.
Installation av fasta hyllplan DS-FH
Dessa hyllor passar endast för vår egen serie av server- och väggskåp. Hyllorna placeras mellan 19-tumsprofilerna. Du monterar DS-FH-hyllorna enligt följande:
Steg 1

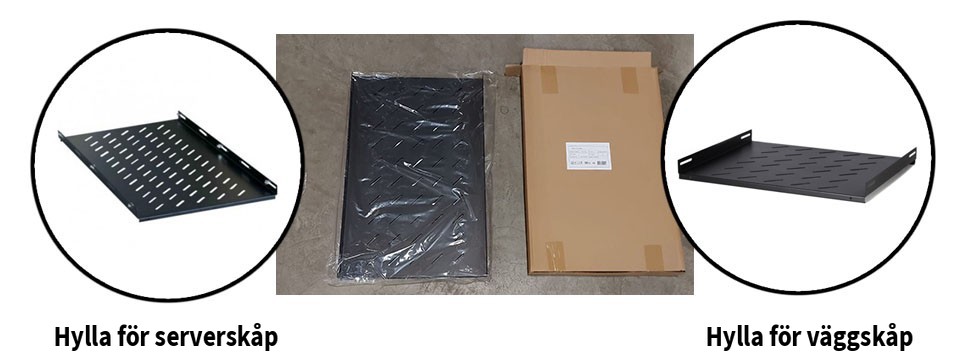

Ta ut hyllan och satsen med burmuttrar och skruvar ur förpackningen.
Steg 2

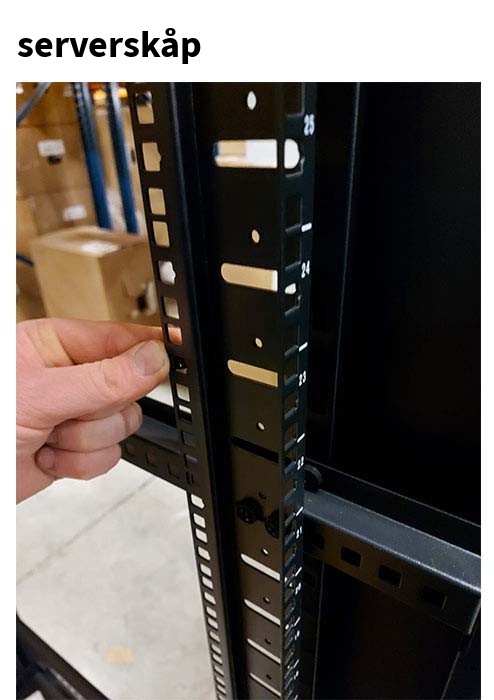

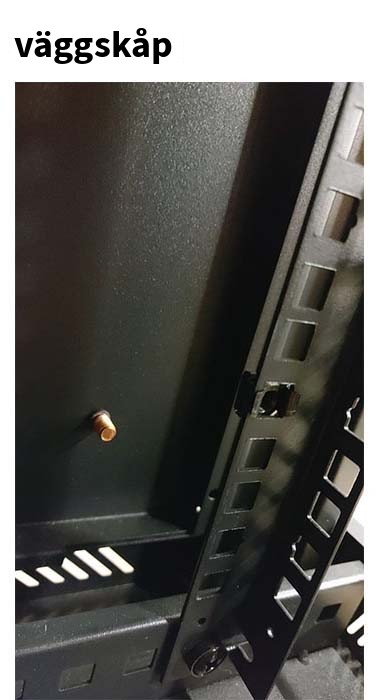

De 19-tums profilerna på serverskåpet eller väggskåpet har urskärningar där burmuttrarna kan fästas. Sätt i burmuttrarna utifrån i alla 4 profiler på serverskåpet. Gör detta på önskad höjd. Detta görs enklast med ett verktyg för burmuttern .
Steg 3

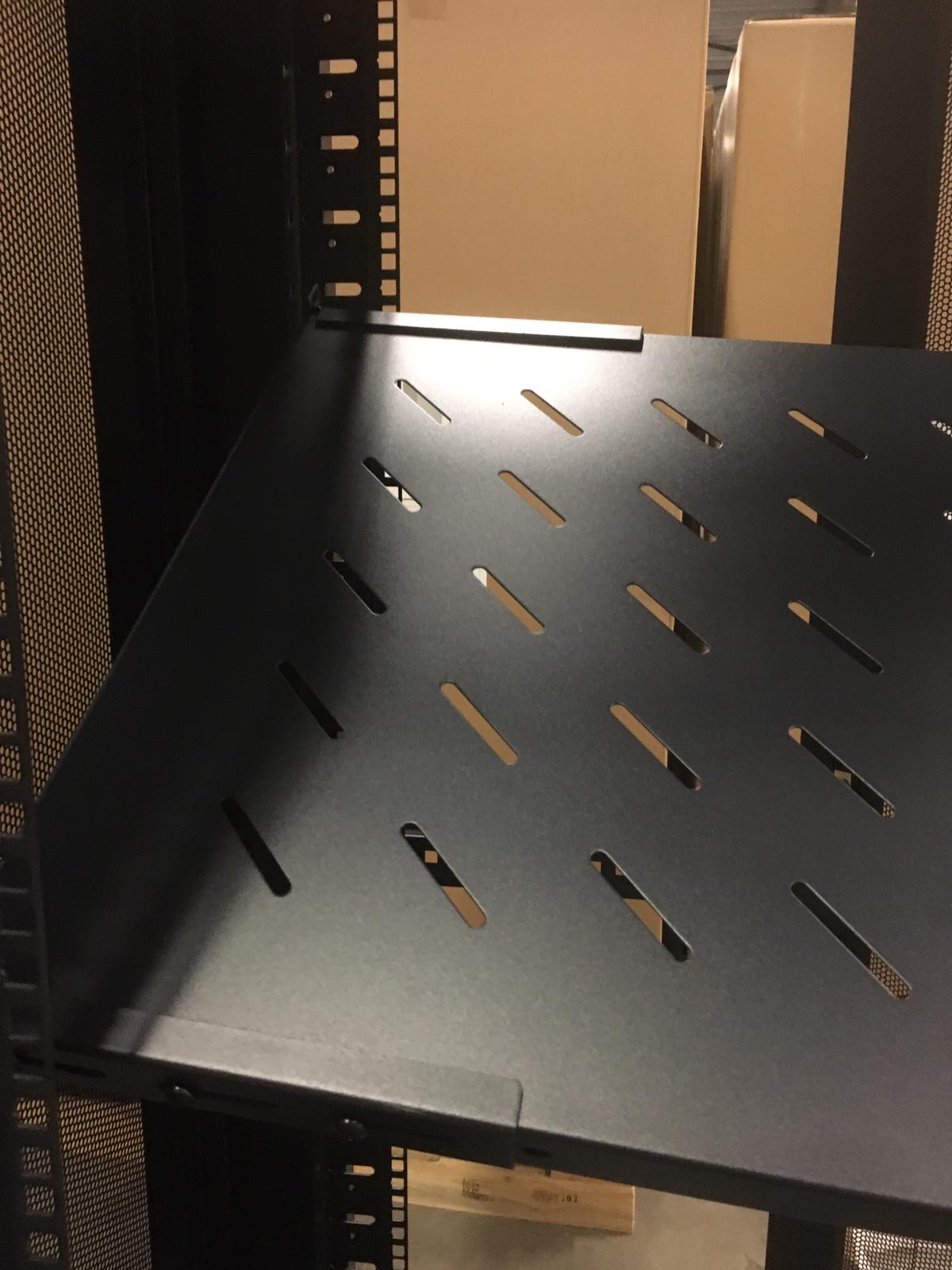

Skjut sedan hyllan mellan de 45 cm höga profilerna så att perforeringen är exakt i linje med burmuttern. Detta kräver lite kraft eftersom hyllan är ordentligt fastklämd mellan profilerna. Det är bäst att luta hyllan horisontellt och placera den mellan stolparna framifrån. Tryck sedan hyllan på plats tills den intar önskat, helt horisontellt läge.
Steg 4

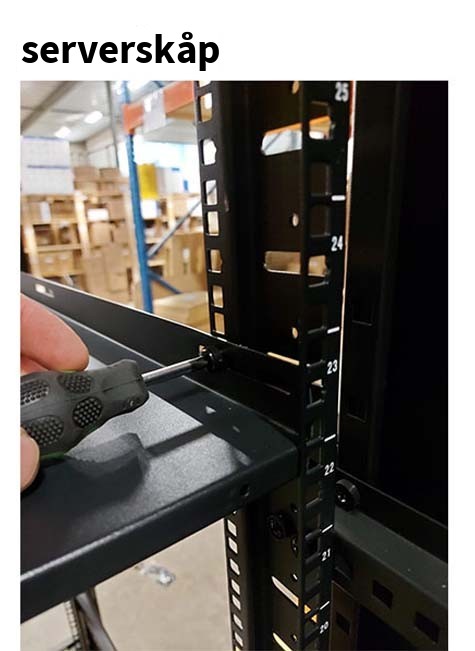

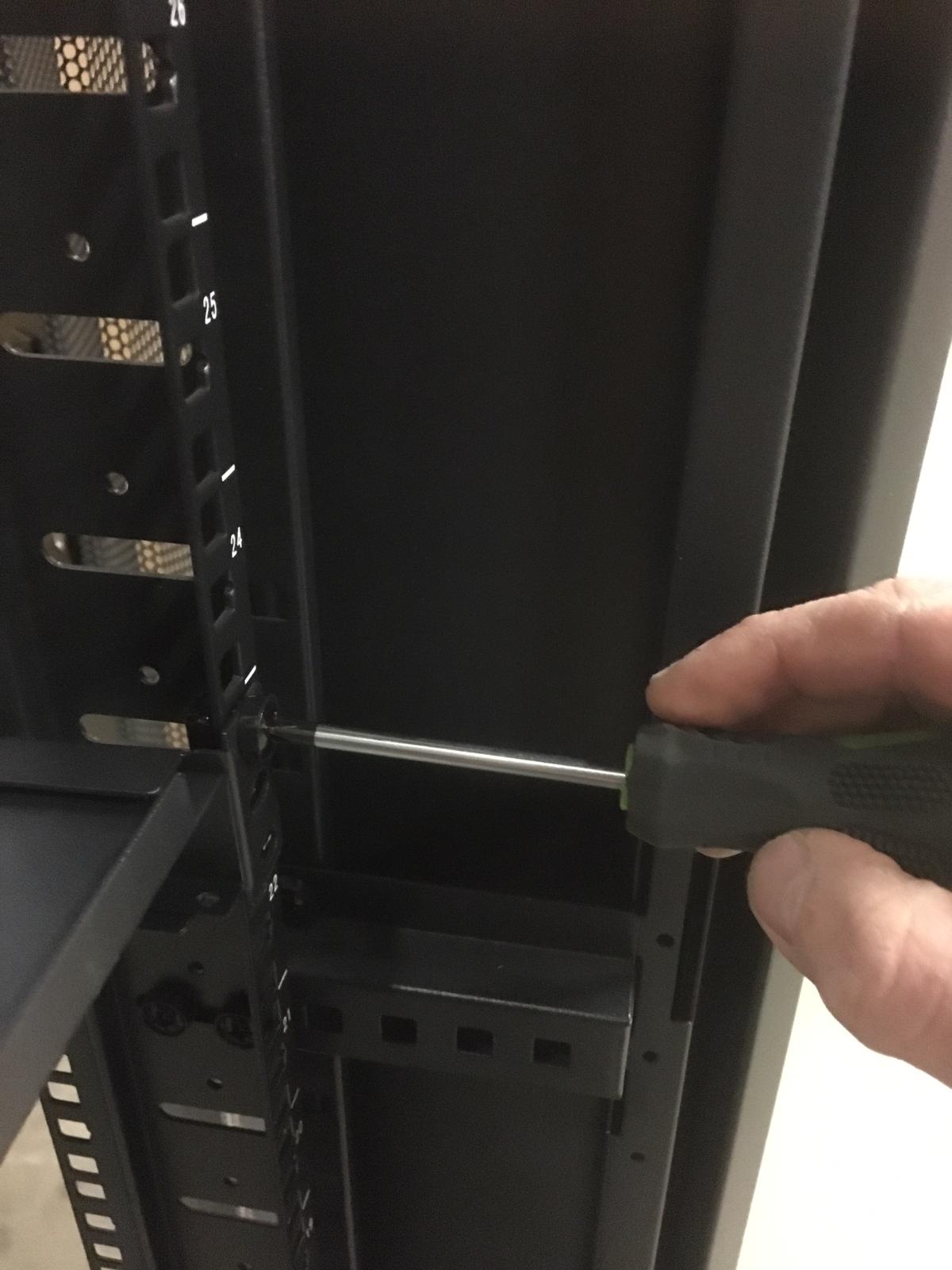

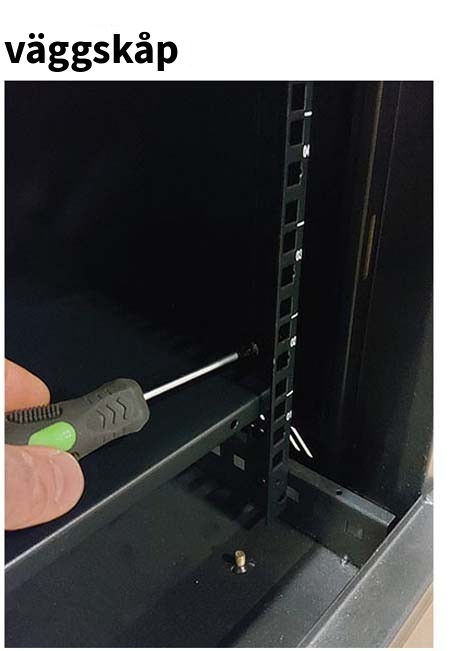

Skruva fast hyllan med de medföljande burskruvarna. Detta kan göras med en stjärnskruvmejsel eller med en speciell verktyg för korgmuttrar . Hyllan är sedan omedelbart redo att användas.
Montering av utdragbara hyllplan DS-UH
Dessa hyllor passar endast för vår egen serie av server- och väggskåp. Hyllorna fästs på fram- och baksidan av 19-tumsprofilerna. Du monterar DS-UH-hyllorna enligt följande:
Steg 1
Ta ut hyllan och de medföljande korgmuttrarna och skruvarna ur förpackningen.
Steg 2
Placera korgmuttrarna fram och bak i alla fyra profiler på serverskåpet. Gör detta på önskad höjd.
Steg 3
Placera hyllan mellan de 19-tums profilerna så att urtaget för monteringsflikarna för de just monterade burmuttrarna är i linje. Använd en skruvmejsel eller verktyg för korgmuttrar för att dra åt burskruvarna på hyllans framsida.
Steg 4

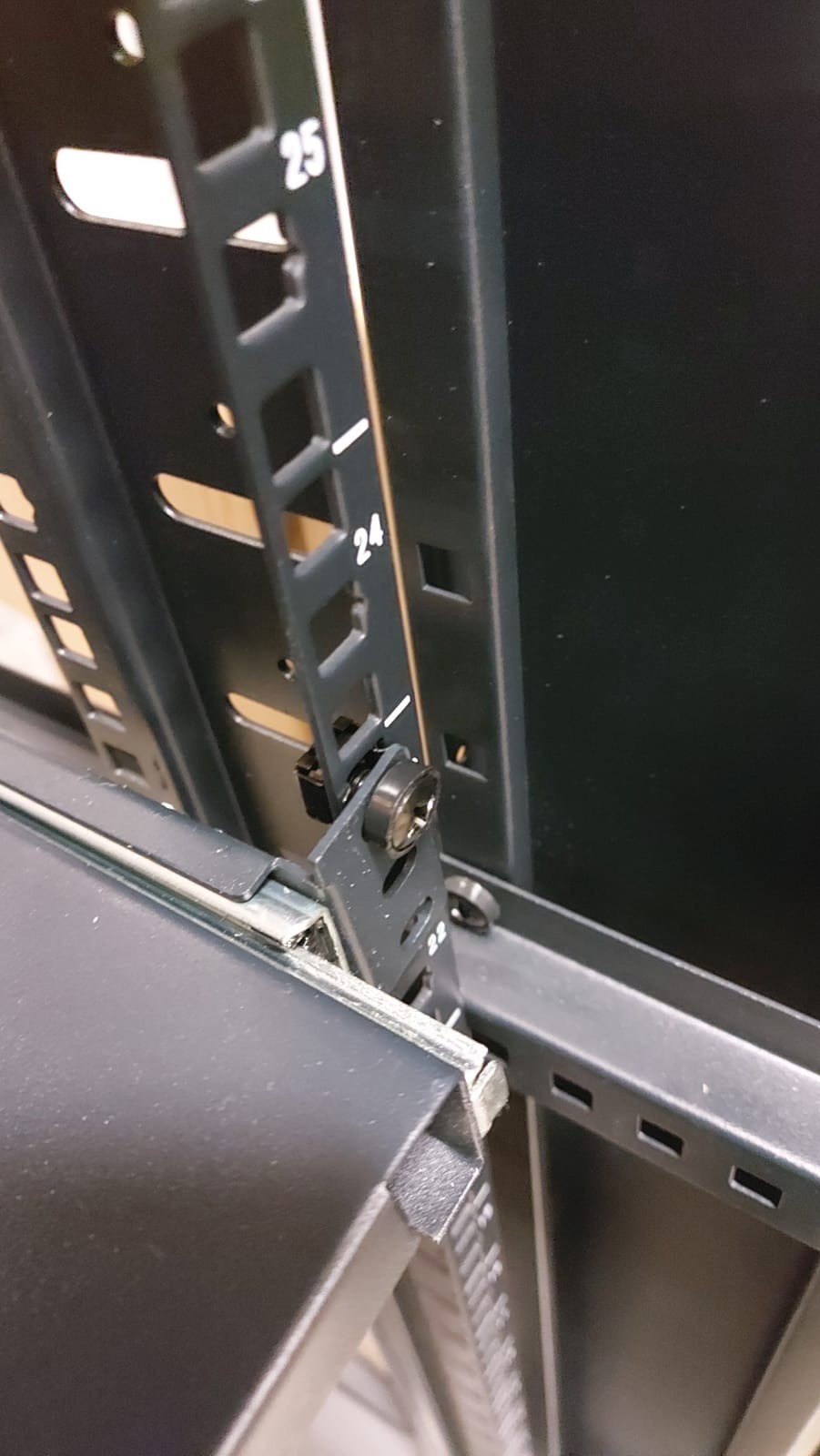

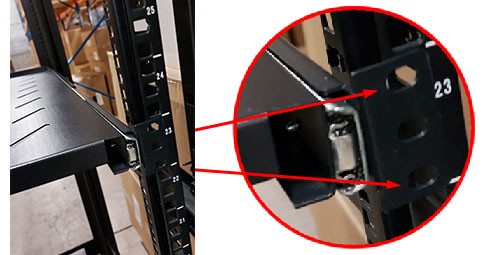

Skjut ut teleskopskenorna till de bakre 19-tumsprofilerna tills urtaget för monteringsöglorna för de just monterade korgmuttrarna är i linje. Dra åt korgmuttrarna. Gör detta för alla fyra profilerna. Hyllan kan nu tas i bruk.
Montering av universalhyllor DS-FO
Dessa hyllor passar alla 19-tums skåp och väggskåp. Universalhyllorna fästs på fram- och baksidan av 19-tumsprofilerna. Du monterar DS-FO-hyllorna enligt följande:
Steg 1
Ta ut hyllan och de medföljande korgmuttrarna och skruvarna ur förpackningen.
Steg 2
Placera korgmuttrarna på önskad höjd på fram- och baksidan av alla fyra profilerna. Gör detta på önskad höjd.
Steg 3

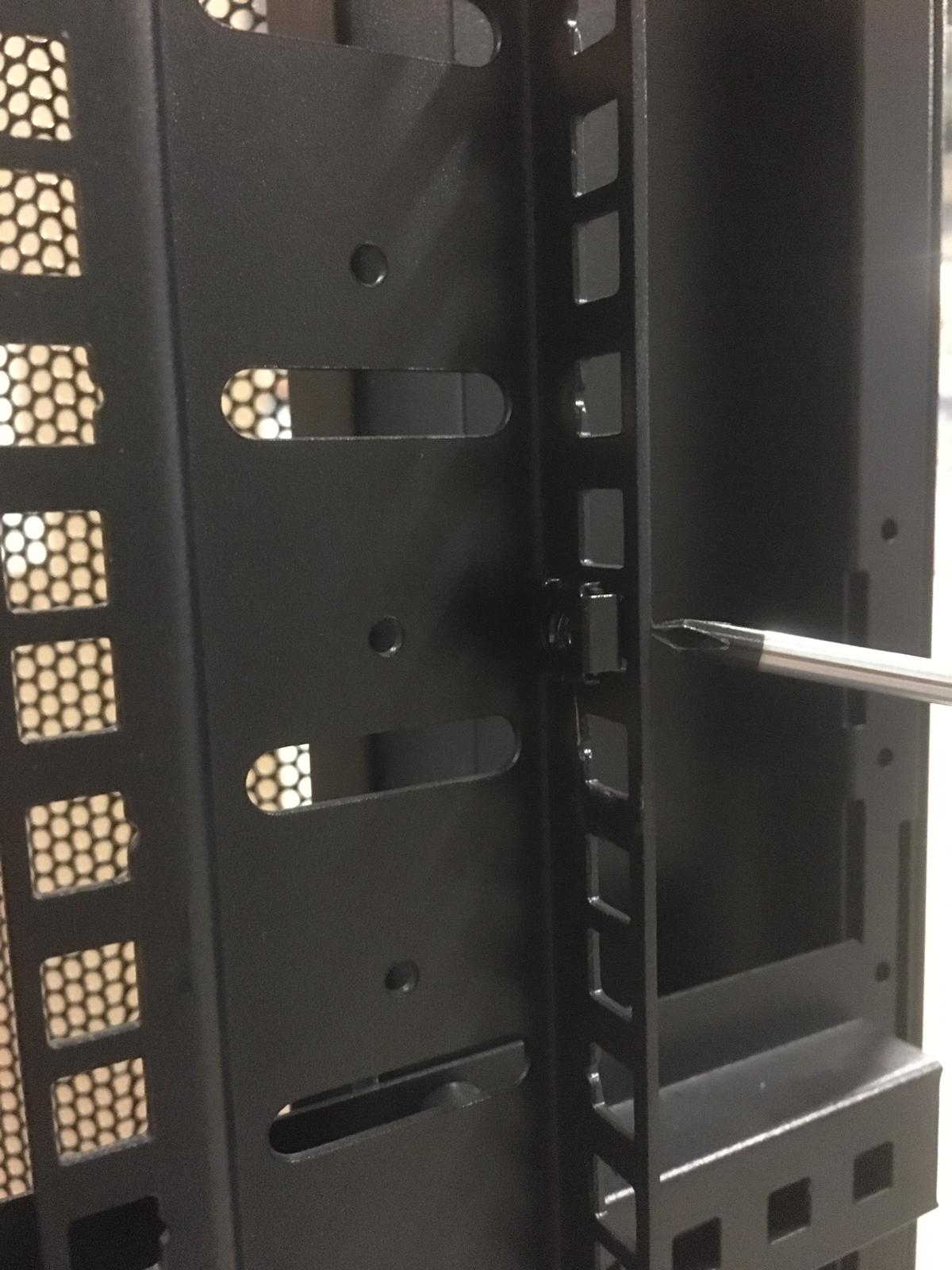

Placera hyllan mellan de 45 cm höga profilerna så att perforeringen för burmuttern är i linje. Skruva endast fast burmuttrarna på framsidan.
Steg 4

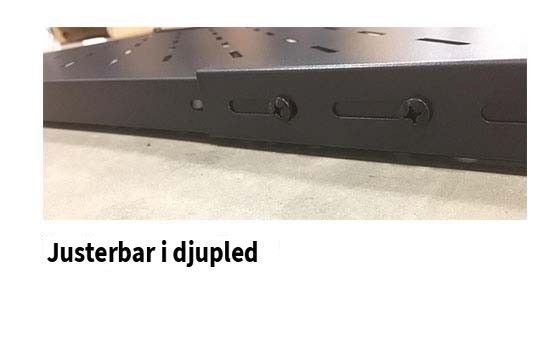

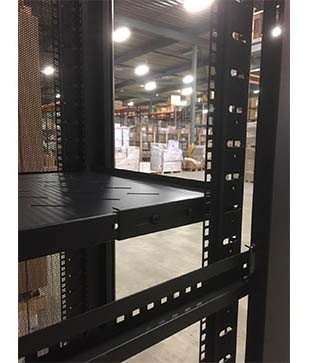

Universalhyllans bakre fästpunkter är justerbara i djup. Dra ut dem tills monteringshålen för korgmuttrarna är i linje med profilerna. Skruva fast korgmuttrarna baktill. Hyllan är nu klar att användas.
