Vilken kabel ska jag välja?

Ditt gamla nätverk klarar inte längre av din nuvarande internetanvändning: anslutningen laggar under ett online-arbetsmöte och nedladdning av stora filer tar en evighet. Om detta låter bekant behöver ditt nätverk uppgraderas. Eller kanske installerar du ett kabelanslutet nätverk i en ny byggnad för första gången. I båda fallen står du inför valet av vilken UTP-kabel du ska använda från och med nu.

Väljer du oskärmade eller skärmade nätverkskablar? CCA eller 100 % koppar? Flexibla eller styva? Och vilken data- och genomströmningshastighet vill du ha? Låter komplicerat? Inte alls! Om du är klar över vad internetanslutningen används till hittar du enkelt den bästa internetkabeln! Efter att ha läst den här artikeln vet du vilka typer av UTP-kablar som finns tillgängliga och vilken UTP-kabel som är bäst för just din internetanvändning.

Vill du komma igång med att bygga ett nätverk snabbt?

Praktiskt snabbstartsset

Vad är en UTP-kabel?

En UTP-kabel är en nätverkskabel som används för att installera telefoni- och datanätverk. UTP står för Unshielded Twisted Pair. Kabeln består av tvinnade par av trådar som har en standardfärgkodning. Färgerna är viktiga för att ansluta kabeln till en kontakt eller ett vägguttag.

Strängt taget är UTP-kabeln en oskärmad kabel. Det betyder att kabeln inte har någon skärmning mot elektromagnetisk störning. UTP används dock vanligtvis som ett paraplybegrepp för alla nätverkskablar, oavsett skärmning. På liknande sätt används termerna internetkabel, Ethernet-kabel eller tvinnad parkabel som paraplybegrepp för alla kablar som kan överföra data.

Vilken internetkabel behöver du?

För att installera internet- eller telefonkablar behöver du en nätverkskabel. Du kan då välja mellan en oskärmad UTP-kabel eller en skärmad nätverkskabel, till exempel en FTP-kabel (Foiled Twisted Pair), STP-kabel (Shielded Twisted Pair) eller S/FTP-kabel. Dessutom kan du välja mellan olika dataöverföringshastigheter. Detta val beror på nätverkets syfte.

Det är viktigt att använda en skärmad FTP-kabel när det finns andra koaxial-, ström- eller elkablar nära internetkabeln. På grund av användningen av folie i FTP-kabeln är risken för anslutnings- eller dataöverföringsfel (störningar) lägre än med en oskärmad UTP-kabel.

Vad är skillnaden mellan UTP- och FTP-kablar?

Det är viktigt att använda en skärmad FTP-kabel när det finns andra koaxial-, ström- eller elkablar nära internetkabeln. På grund av användningen av folie i FTP-kabeln är risken för störningar i anslutningen eller dataöverföringen lägre än med en oskärmad UTP-kabel.

Förklaring av beteckningar

Kabelkonstruktioner betecknas med bokstäver. Nedan förklarar vi skillnaden mellan UTP-, FTP- och STP-kablar.

U - Oskärmad: utan skärmning.

F - Folie: folieskärmning runt trådparen.

S - Flätad: ledarparen är skärmade med flätade metaller.

För skärmade trådpar finns det ytterligare två varianter:

UTP – trådparen är inte individuellt skärmade.

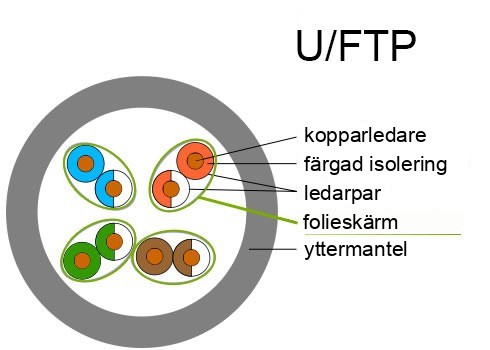

FTP – trådparen är individuellt skärmade med folie.

Vi skapar varianter med hjälp av dessa beteckningar:

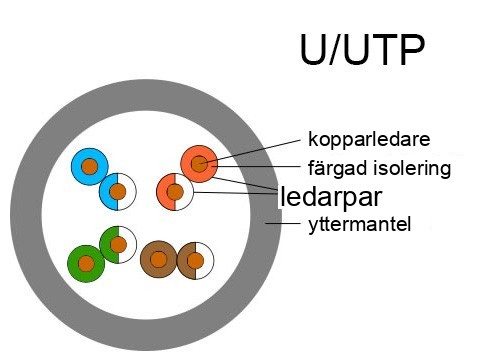

U/UTP: utan skärmning av trådpar och utan skärmning per enskilt trådpar.

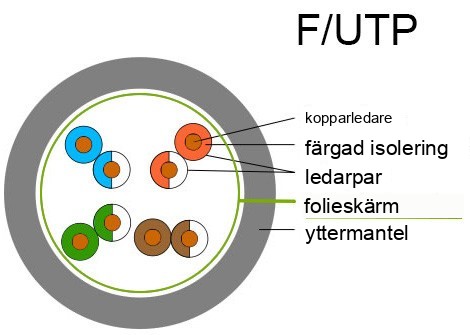

F/UTP: trådpar försedda med aluminiumfolie, men utan skärmning per enskilt trådpar.

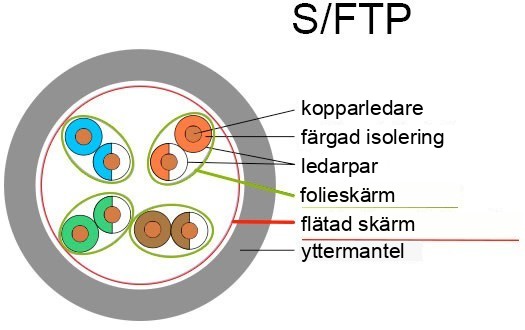

S/FTP: alla ledarpar är skyddade med flätad metall och varje enskilt ledarpar är skärmat med aluminiumfolie.

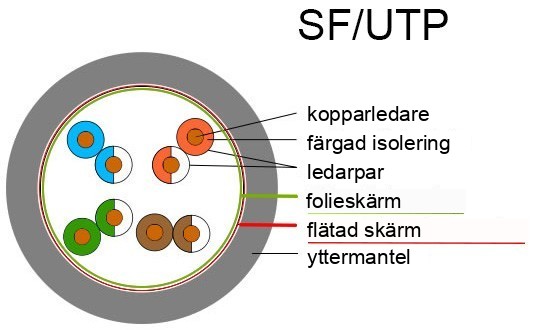

För att förtydliga detta visas variationerna nedan.

Och var och en av dessa kabelvarianter har sin egen specifika hastighet. Vi betecknar denna specifikation med kat.

För att förtydliga sammansättningsspecifikationerna finns en tabell nedan.

Skillnaden mellan Cat5e, Cat6, Cat6a och Cat7

Tumregeln för hastigheten på en internetkabel är: ju nyare/högre kategoribeteckning, desto snabbare kabeln. Typerna av internetkablar listas nedan.

Ju högre MHz*-tal, desto mer data bearbetas samtidigt.

Vilken hastighet behöver du?

Vilken typ av nätverkskabel och dataöverföringshastighet du behöver beror på vilken situation du använder nätverkskabeln för. Nedan beskriver vi tre situationer där vi skiljer mellan dataöverföringshastigheter.

Hemnätverk: använder du internetkabeln ensam eller med familjen? I de flesta fall räcker en Cat6-kabel. Laddar du ner många filmer, tittar på serier och spelar spel? Då rekommenderar vi att du väljer Cat6a, eftersom dataöverföringshastigheten erbjuder precis det där lilla extra.

Laddstation: Om du planerar att installera en laddstation hemma eller på kontoret är det klokt att dra en datakabel längs strömkabeln. Även om du inte för närvarande använder en smart laddstation med lastbalansering är detta verkligen framtiden. För detta är det bäst att använda en skärmad (S/FTP) Cat6-markkabel.

Hemmakontor och små och medelstora företag: Behöver nätverksanslutningen kunna hantera stora uppladdningar och nedladdningar från flera anställda? Eller behöver du delta i ett viktigt Teams-möte från vinden medan din son eller dotter spelar? I så fall har nätverkskabeln mycket data att bearbeta samtidigt. För den här typen av situationer rekommenderar vi Cat6a-kabeln.

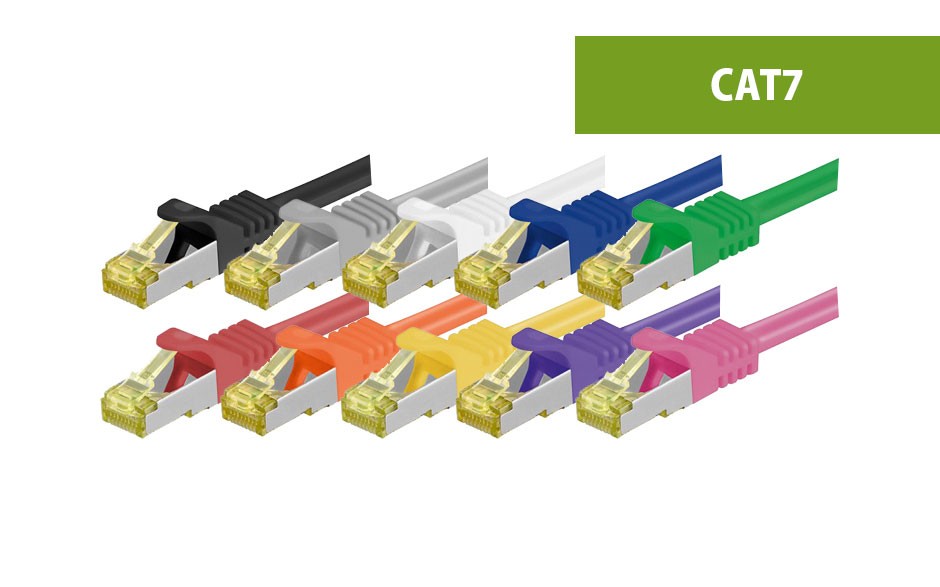

Större företag och IT-nätverk: Arbetar du i ett nätverk med en stor grupp människor? Tänk på kundtjänst, försäljning, inköp och IT? Då måste nätverket arbeta hårt för att överföra all data snabbt och utan avbrott. Med en Cat7-kabel kan ditt nätverk hantera dessa utmaningar, och du är redo för den digitala framtiden.

Det som redan märks är att Cat5-kabeln inte förklaras. Med dagens 3G-, 4G- och 5G-nätverk har Cat6 blivit standarden. Cat6-kabeln uppnår hastigheter på upp till 1 GB per sekund med en dataöverföringshastighet på 250 MHz. Detta gör Cat6-kabeln till den perfekta kabeln för ett hemmanätverk.

Men vill du förbereda dig för framtidens nätverk? Och är det nu du behöver lägga en internetkabel på lång sikt? Då kan du köpa Cat7-nätverkskabeln i förväg, bara för att vara på den säkra sidan.

Tillräckligt med information?

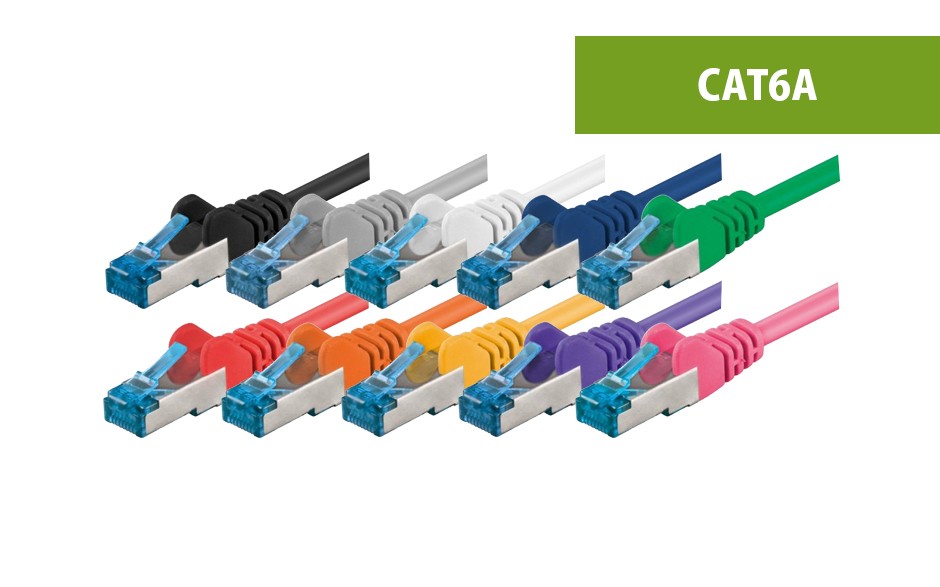

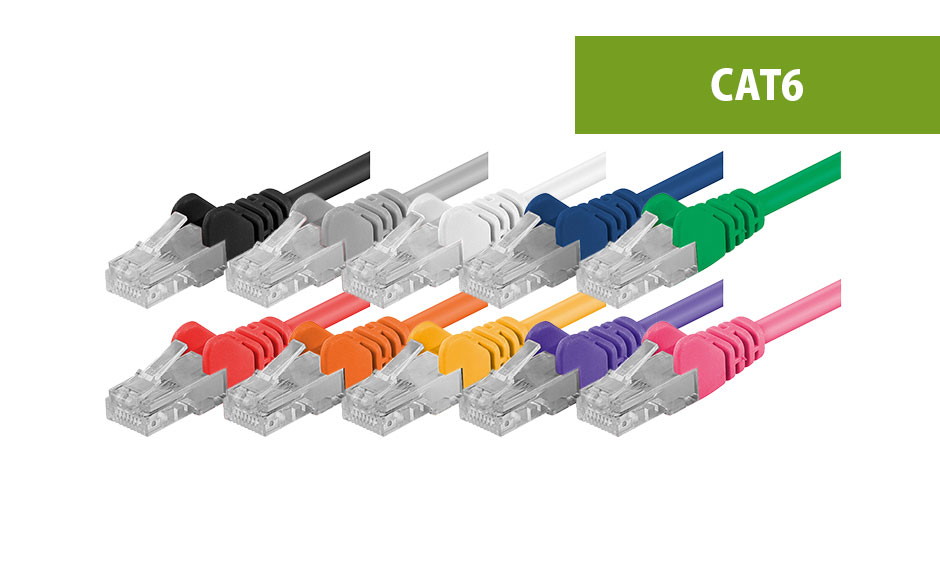

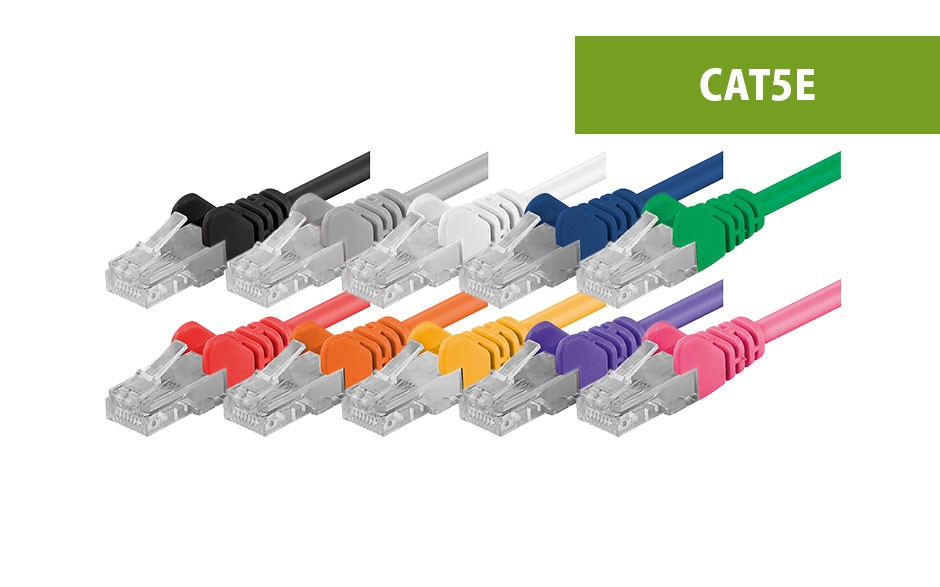

Om du redan har gjort ditt val hittar du några kategorier av UTP-kablar nedan.

köp CCA- eller 100 % kopparnätverkskabel

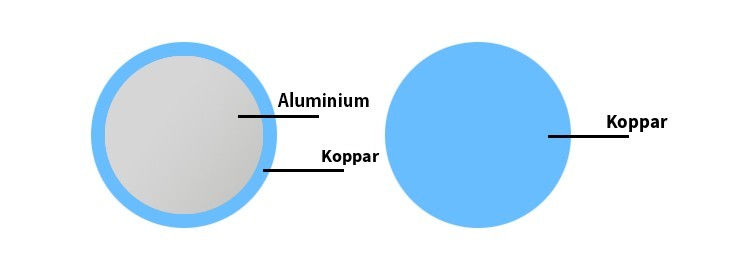

Signalöverföringshastigheten beror på ledaren. Du kan välja mellan en CCA- eller 100 % kopparledare. En CCA-tråd (Copper Clad Aluminum) innehåller en koppartråd men har en aluminiumkärna. Med en nätverkskabel av 100 % koppar är allt tillverkat av koppar (som namnet antyder). CCA-kabeln ser likadan ut på utsidan som en nätverkskabel av koppar. Kopparkabeln har dock 5 viktiga fördelar.

• En kopparkabel behåller sin flexibilitet längre.
• Lägre risk för kabelbrott.
• En kopparkabel leder signalerna bättre.
• Likströmsresistansen är lägre.
• Uppfyller ANSI/TIA-568-B2-1-standarden.

För att få ut det mesta av en UTP-kabel får den maximala resistansen inte överstiga 9,38 Ohm DC per 100 meter vid en trådtjocklek på AWG24 (0,205 mm²). Koppar kan uppnå detta. Som ett resultat erbjuder en kabel i 100 % koppar den optimalt uppnåeliga hastigheten och tillförlitligheten för den relevanta UTP-kategorin.

CCA-nätverkskabeln är en billigare variant, vilket också är den största fördelen med denna internetkabel. Om du väljer CCA-kabeln, överväg om en potentiellt lägre dataöverföringshastighet och en högre risk för svag signal kommer att orsaka problem eller inte.

Observera: använder du PoE (Power over Ethernet)? Då rekommenderar vi alltid att du köper en 100 % kopparkabel.

Skillnaden mellan en flexibel eller styv kabel

När du väljer rätt UTP-kabel måste du i förväg överväga hur du ska avsluta nätverkskabeln. Detta påverkar om du ska köpa en flexibel eller stel nätverkskabel. Huruvida en kabel är flexibel eller stel beror helt på de enskilda ledarnas konstruktion.

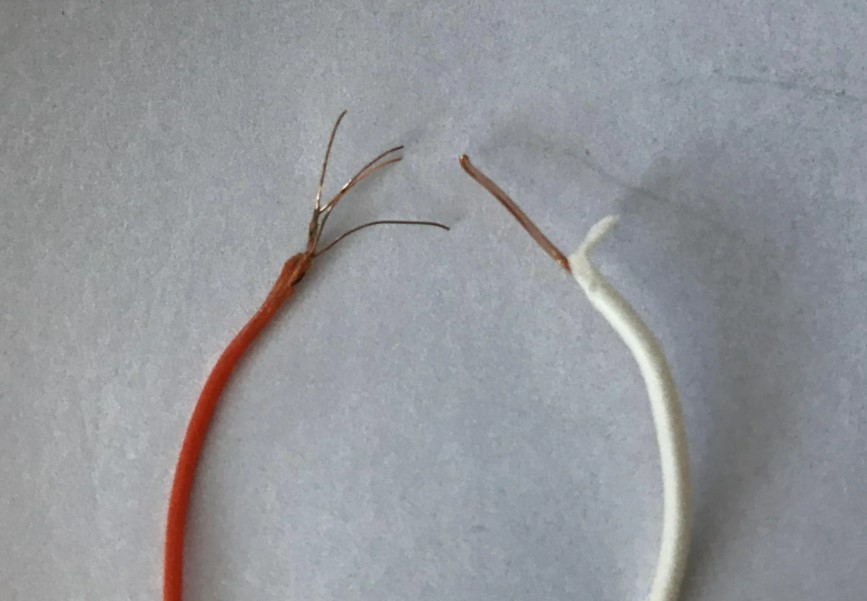

När du skalar en UTP-kabel ser du 8 små trådar. När du skalar dessa trådar individuellt ser du skillnaden mellan flexibel och stel. En flexibel kabel består av många mindre koppartrådar (kabeln till vänster på bilden). En stel kabel består av en enda, solid tråd (kabeln till höger på bilden).

Ansluta en UTP-kabel

En UTP-kabel kan installeras på två sätt.

1. Anslut till vägguttaget eller patchpanelen

Den styva kabeln är lämplig för att avsluta en internetkabel i ett vägguttag eller en patchpanel. Kabeln fäster bättre på en LSA-list, vilket säkerställer bästa möjliga anslutning. Använd en LSA-krymptång för att avsluta den styva kabeln.

2. Anslut en RJ45-kontakt till kabeln

Flexibel kabel är lämplig för att avsluta en internetkabel på en RJ45-kontakt. Detta beror på att ledaren i RJ45-kontakten går helt igenom kabelns kärna. Detta ger bästa möjliga anslutning.

Observera: montera aldrig en RJ45-kontakt på en styv kabel. Kontakten har liten eller ingen kontakt med de solida ledarna, vilket skapar en risk att ledarna glider förbi kärnan. Detta resulterar i en dålig anslutning. Vill du fortfarande montera en RJ45-kontakt på en styv kabel? Välj då bara den kontakt som är lämplig för den styva kabeln. Se Cat6a-kontakter för styv kabel här.

Kom igång snabbt? Vårt råd för en hemmasituation.

Som du har läst finns det inga generella råd att ge om vilken kabel och vilka kontakter du bör använda för din situation.
Men baserat på våra vanliga frågor tror vi att du snabbt kan komma igång i hemmiljö med produkterna nedan.
